Großobjekt
Doppelhelix

MEKU
Erich Pollähne Gmbh

PHÄNOBJEKTE
Großobjekt
Doppel-
helix

Allgemeine Beschreibung

Gesamtbauhöhe incl. Stahl-
oder Betonsockel ca. 6200 mm
*

Spiralkörperhöhe ca.4600 mm*

Durchmesser Außenspirale
ca. 1200 mm
*

Durchmesser Innenspirale
ca. 600 mm
*

Standrohr im Sockel fixiert

Spiralträgerrohr
2-fach gelagert

Traglager oben = Kegelrollenlager,
Führungslager unten = Rillenkugellager

Ankerrohrbuchse zum Eingießen
in Betonsockel oder zum
Verschrauben Stahlkonstruktionsfuß

Ausführungsvarianten:
Variante I:

Großobjekt Doppelhelix incl. Montage (Kranbeistellung bauseits)

-Handrad Durchmesser 1000 mm
 zum Drehen von Hand
-Stahlkonstruktionsfuß verzinkt
 mit Edelstahlverkleidung
-montierbar auf drei Punktfunda-
menten (nicht im Preis enthalten)
-Edelstahlfundamentanker M30
 mit Edelstahljustiermuttern
 (Vorablieferung)

* andere Größen auf Anfrage

Variante II:

Großobjekt Doppelhelix incl. Montage(Kranbeistellung bauseits)

-Handrad Durchmesser 1000 mm
 zum Drehen von Hand
-Ankerrohrbuchse zum Eingießen
 in Betonsockel
 (Betonsockel wird nicht mit
 angeboten. Zeichnungen stehen zur
  Verfügung. Außenform für den
 Sockel kann gemietet werden. Die
 Ausführung sollte bei einer
 Tiefbaufirma in Auftrag gegeben
 werden. Die Ankerrohrbuchse wird
 nach vorheriger Absprache vorab
 geliefert.)

Variante III:

Großobjekt Doppelhelix incl. Montage (Kranbeistellung bauseits)

-elektromotorischer Antrieb über
 Keilriemenscheibe

-380 Volt/ 50 Hz, incl.
 Motorschutzschalter und 2 Stufen-
 Ein- Ausschalter
-Drehzahl der Doppelhelix
 6 oder 12 Umdr./min
 (Anschluß durch Elektrofachbetrieb
 vor Ort nicht im Preis enthalten)
-Ankerrohrbuchse zum Eingießen in
 Betonsockel
 (siehe Bemerkung Variante II)
-Edelstahltür abschließbar incl.
 Ankerrahmen für Betonsockel
 (Vorablieferung)
-Abdeckplatte Edelstahl,
 Durchmesser 1400 mm
 für Betonsockel

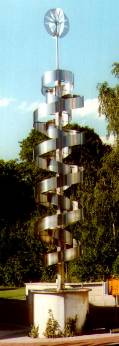

Großobjekt Doppelhelix in Wennigsen

Großobjekt
Doppelhelix im
Ort Wennigsen
